立式管道泵故障及振動原因分析與解決

時間:2020/6/20 來源:浙江揚子江泵業有限公司

立式管道泵為立式結構,進出口口徑相同、且位于同一中心線上,可像閥門一樣安裝于管路之中,設有安裝底腳,增加泵的穩定性,外形緊湊美觀,占地面積小,建筑投入低。立式管道泵有立式和臥式兩種形式,通常管道泵選用立式結構,安裝在管道中間,進出口在同一平行位置,管道泵分為:氟塑料管道泵,不銹鋼管道泵,鑄鐵管道泵。立式管道泵在使用中出現振動和故障要如何解決,下面舉例說明:

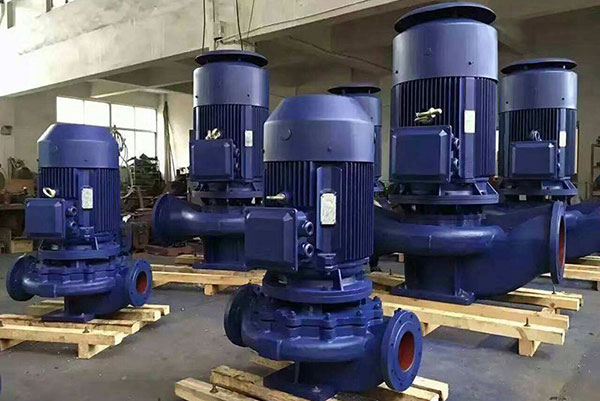

立式管道泵

立式管道泵

立式管道泵故障設備概況

立式管道泵電動機驅動長度為1879.6毫米,軸徑為88.9毫米,壁厚為2.4毫米的軸。葉輪的葉片數為2片。立式泵多次發生泵軸斷裂,斷裂處緊靠葉輪壓緊螺母處。故障現象是:開始振動大(3V和4V處大),葉輪壓緊螺母松動。隨后用環氧粘住葉輪壓緊螺母,能有效防止螺母松動。然而,之后許多泵出現葉輪軸斷裂的災難性破壞。決定進行監測分析:測定振動;評定振動嚴重程度;診斷潛在的故障;提出有效的排故措施。

立式管道泵振動實測數據及故障分析

1、振動實測表明:3V和4V測點振動大。3V測點頻譜中,2*RPM頻率3570rpm分量的幅值達16.51mm/s峰值,而1*RPM頻率分量的幅值僅為4.60mm/s峰值。注意:該葉輪的葉片數為2片,葉片通過頻率BPF=2*RPM。
2、錘擊法測試結果:用錘擊法測試電動機,軸和泵的自振頻率。4V測點的自振頻率測試頻譜表明:占優勢的自振頻率3780rpm,它與運行中測到的頻譜的振動頻率分量3570rpm=2*RPM=BPF泵葉輪的葉片通過頻率(BPF)僅差210rpm或5.9%。此外,還有2009rpm軸防護罩自振頻率。由于自振頻率3780rpm太靠近泵葉輪的葉片通過頻率或泵轉速的二倍頻率3570rpm,極易激起泵系統共振。因此,試驗用加固泵系統支承剛度,改變系統自振頻率(“調頻”),以避免發生共振。

立式管道泵故障處置及效果加固方案

對泵系統加固前后振動實測比較表明:加固后自振頻率提高到3960rpm,提高了180rpm或4.8%,使之與BPF=2*RPM激勵頻率有效地錯開,避免共振。3V測點振動總量從18.14mm/s峰值減小到5.99mm/s峰值,減幅達67%。2*RPM頻率3570rpm分量的幅值從16.51mm/s峰值減小到4.98mm/s峰值,減幅達70%。
